[quote user="taz_7481" post="84910"]Buenas a todos, pues eso que después de fundir el diodo de la plaquita de la rejilla inferior de la nevera y de arreglarla, al montarla, me doy cuenta de que sigue sin funcionar la nevera, trasteando me doy cuenta de que lo que me falla es el puente rectificador, necesito:
1º - El esquema eléctrico del cuadro de nuestra caravana (tango 495 luxe).
2º - Todos los datos necesarios del puente rectificador para comprar uno nuevo.
Muchas gracias a todos ....[/quote]
Hola Taz_7481 !!!
Supongo que reemplazaste un diodo por que pensaste que esa era la averia. No se cuantos diodos habra en la plaquita de tu nevera pero voy a comentarte que un puente rectificador consta de la union de una forma predeterminada de 4 diodos. Quizas podrias haber cambiado el sentido del que reemplazaste...

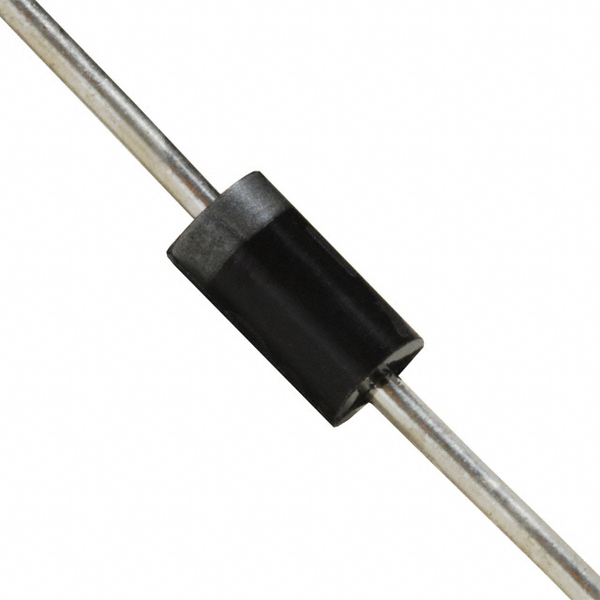

Esta es una imagen de un diodo con la zona marcada para su polaridad ( la no negra ):

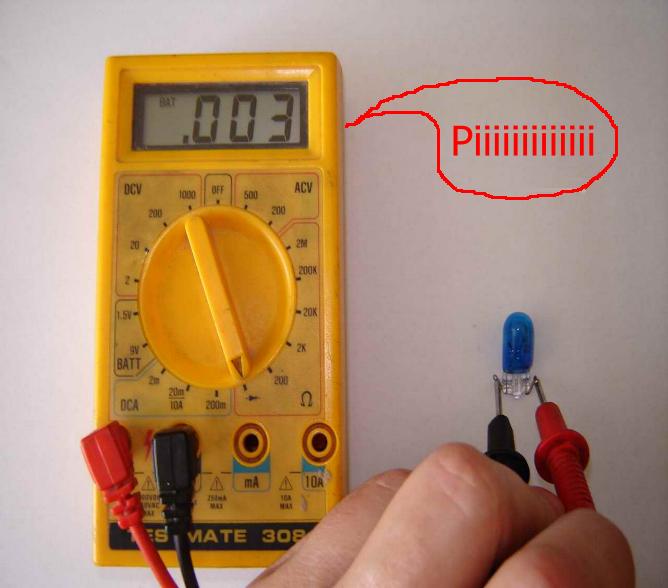

Con la ayuda de un polimetro y colocando el selector en esta posicion te pitara en un sentido si esta bien:

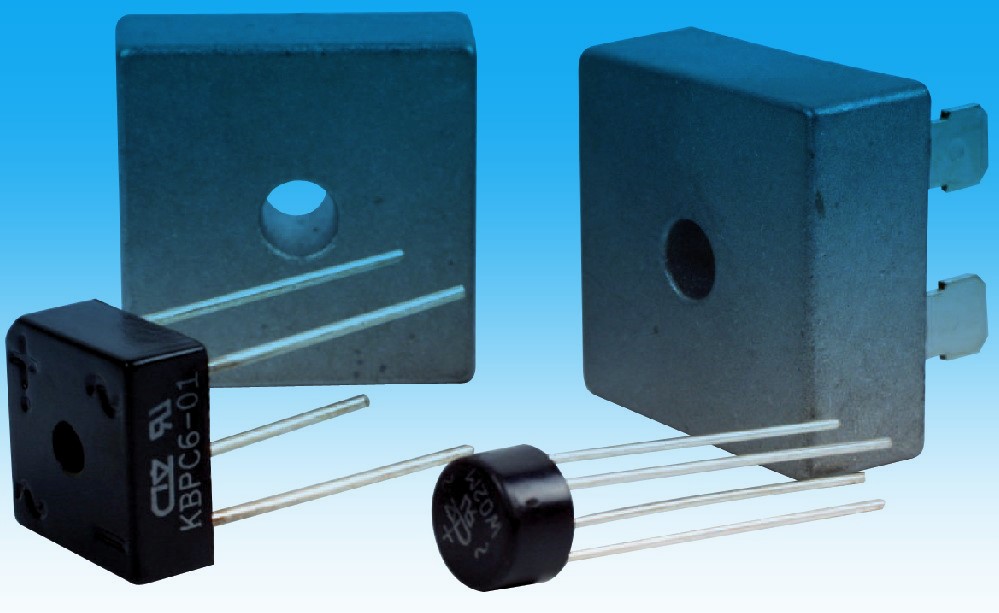

Aqui dejo imagenes de diversos puentes rectificadores en un solo componente para los que no los conozcan:

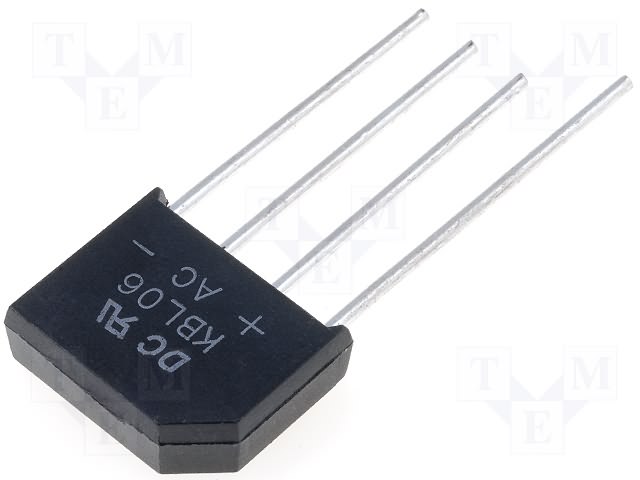

En este ultimo se observa donde se encuentran las patillas donde sale la corrietne ya rectificada ( + positivo y - negativo ):
Este es un esquema de uno con la inclusion de un condensador en la salida rectificada:

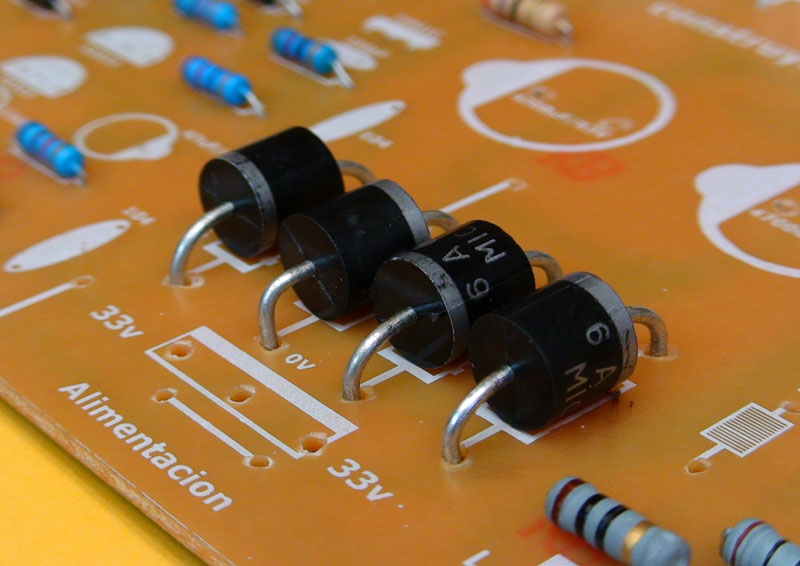

Aqui se observan los 4 diodos ubicados en una place de circuito:
Saludos !!!
